Máy châm Clo công suất 0 - 10 kg/h điều khiển tự động

1. Hệ thống châm clo điều khiển bằng tay hoặc tự động (lấy tín hiệu từ đồng hồ lưu lượng điện từ - nước vào bao nhiêu thì châm bấy nhiêu)
Hệ thống sử dụng bình Clo loại 50 kg phù hợp với các nhà máy xử lý nước nhỏ và vừa công suất từ: 2.000 – 10.000 m3/ngd

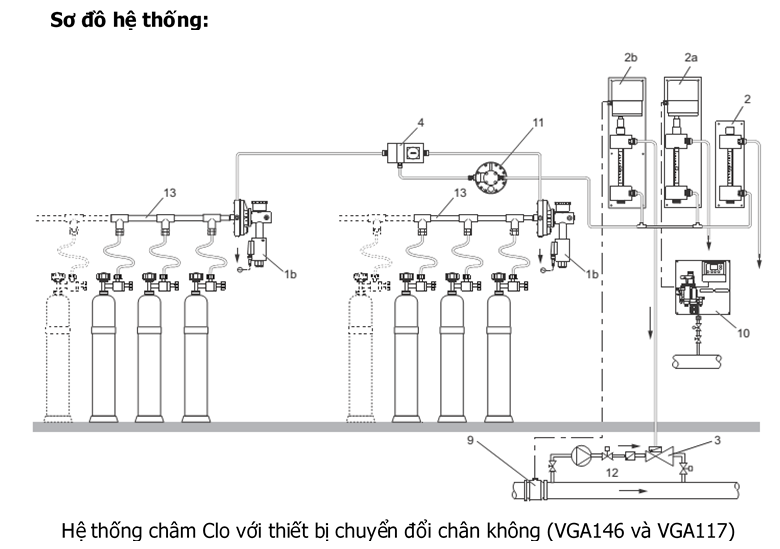

Cụm thiết bị bao gồm:

• Bộ điều tiết chân không (1b) (02 bộ lắp trên ống góp)
• Nếu dãy bình thứ 1 hết, bộ chuyển đổi chân không (4) sẽ chuyển sang dãy bình thứ hai.
• Van giảm áp 11 giúp hệ thống an toàn hơn
• Bộ định lượng (2b) thường và tự động (có động cơ Servo hoạt động theo tín hiệu 4 – 20 mA từ đồng hồ đo lưu lượng điện từ (9))
• Injector (3) đưa clo vào ống nhờ bơm áp lực cao tạo môi trường chân không âm để hút khí clo
• Bộ phát hiện khí clo rò rỉ (8) loại 1 sensor cung cấp giải pháp an toàn cho hệ thống nhà Clo trong trường hợp clo rò rỉ, khi phát hiện rò rỉ sensor tự động báo về thiết bị, còi và đèn sẽ tự động bật thông báo
• Hấp thụ khí clo dư (6) hấp thụ khí clo dư từ thiết bị chuyển đổi chân không, giúp hệ thống an toàn hơn trong vận hành

2. Với cầu hình châm Clo 02 lần: Ứng dụng nhà máy xử lý nước, xử lý nước thải
Tiền Clo: Lấy tín hiệu từ đồng hồ đo lưu lượng điện từ. Nước vào bao nhiêu châm Clo bây nhiêu
Hậu Clo: Thiết bị đo nồng độ clo sau khi xác định so sánh với giá trị yêu cầu (ví dụ như 3 ppm/m3) nếu thiếu sẽ điều khiển Injector (2a) châm đúng nống độ yêu cầu
Với hệ thống này đảm bảo chính xác lượng Clo châm vào không thừa cũng không thiếu, chất lượng nước đảm bảo yêu cầu mà không sử dụng hao phí hóa chất.

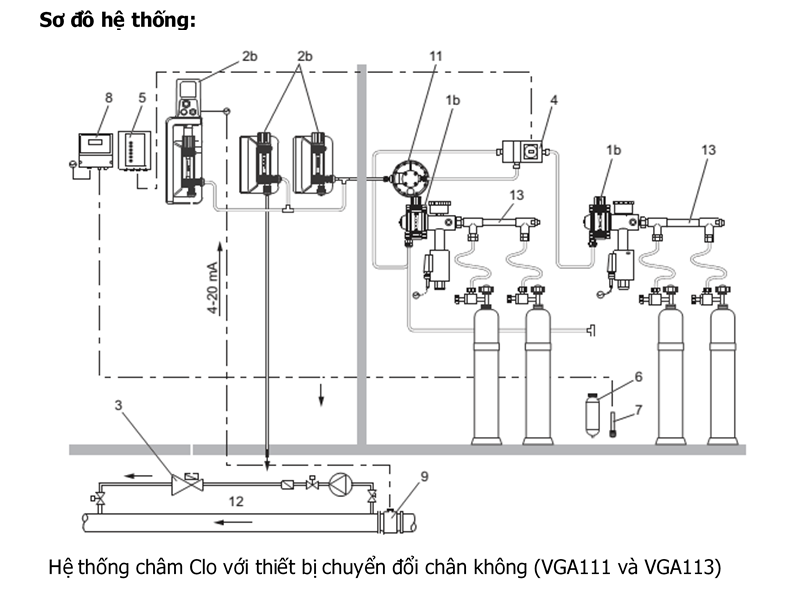

Cụm thiết bị bao gồm:

• Bộ điều tiết chân không (1b) (02 bộ lắp treo trên ống góp)
• Nếu dãy bình thứ 1 hết, bộ chuyển đổi chân không (4) sẽ chuyển sang dãy bình thứ hai.
• Van giảm áp (11) giúp hệ thống an toàn hơn
• Bộ định lượng (2a và 2b – tùy theo số lượng điểm châm khách hàng cần) có loại bằng tay và loại tự động nhờ động cơ Servo lấy tín hiệu 4 – 20 mA từ động hồ đo lưu lượng điện từ (9) và thiết bị đo nồng độ Clo (10)
• Injector (3) đưa Clo vào hệ thống ống nhờ áp lực của bơm tăng áp clo

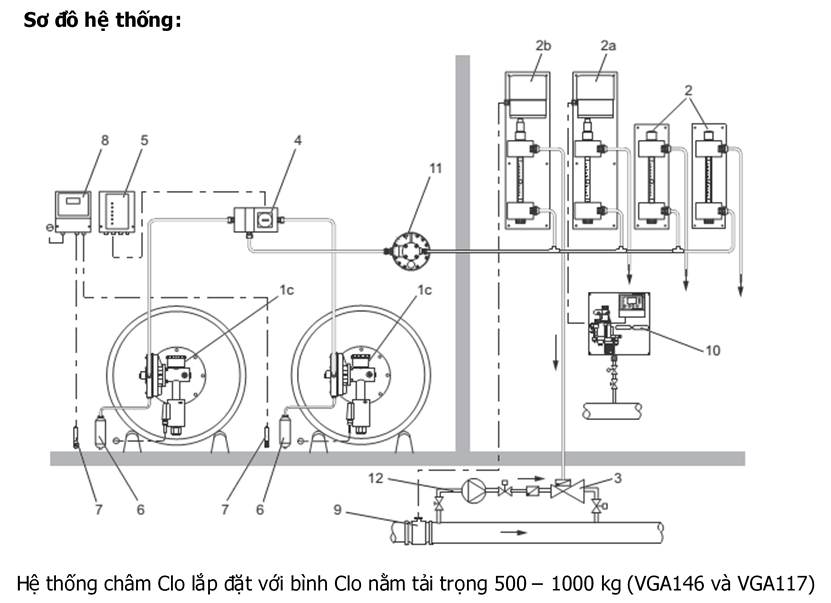

3. Với cầu hình bình châm Clo, ứng dụng cho loại bình nằm trọng lượng từ 500 – 1000 kg, thường được ứng dụng cho các nhà máy xử lý nước lớn công suất từ 10.000 – 100.000 m3/ngd
Tiền Clo: Lấy tín hiệu từ đồng hồ đo lưu lượng điện từ. Nước vào bao nhiêu châm Clo bây nhiêu
Hậu Clo: Thiết bị đo nồng độ clo sau khi xác định so sánh với giá trị yêu cầu (ví dụ như 3 ppm/m3) nếu thiếu sẽ điều khiển Injector (2a) châm đúng nống độ yêu cầu
Với hệ thống này giống như các hệ thống trên đảm bảo tính chính xác lượng Clo châm vào hệ thống không thừa cũng không thiếu, chất lượng nước đảm bảo yêu cầu mà không sử dụng hao phí lượng hóa chất.
